简体中文
English
Deutsch
Italiano
français
Australia
Português
한국어
日本語
試驗目的
試驗內容
結論
1試驗目的
測試奧美格電纜各項能力
2試驗對象
奧美格電纜
3試驗內容

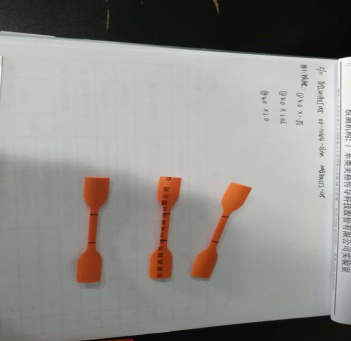

抗張、伸長率是試驗物體最大能接受的拉力，以上是試驗前(圖左）與試驗後（圖右）的對比情況，伸長情況幾乎是原來的1.5倍。

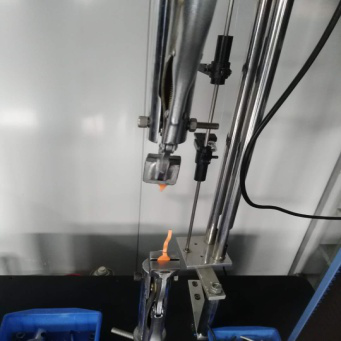

02 抗 撕 裂
抗撕裂能力是指在有切口的情況下，切口處的抗撕裂的能力，根據試驗人員的操作得出的結果是20N/mm² （大概為每平方毫米可以承受兩公斤重量）

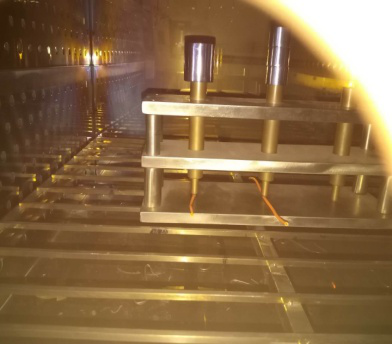

03 熱 變 形 150℃*1H
熱變形是將線纜放置於150℃的環境下1個小時，觀察壓痕的深度，壓痕之處沒有破裂，壓痕比率小於50%。

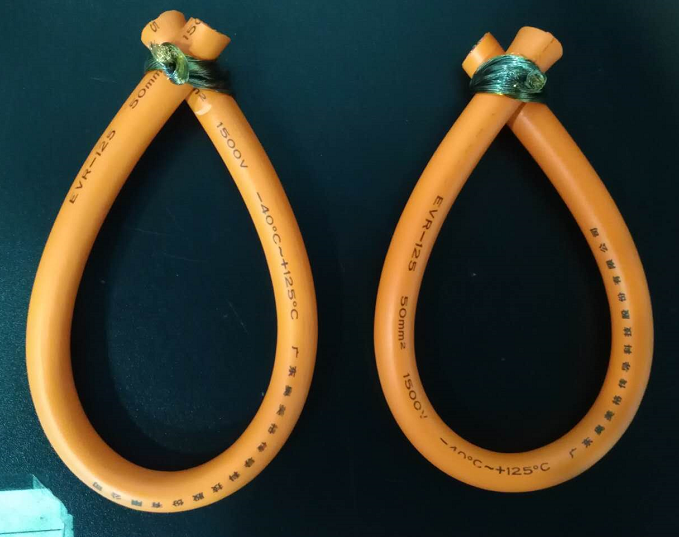

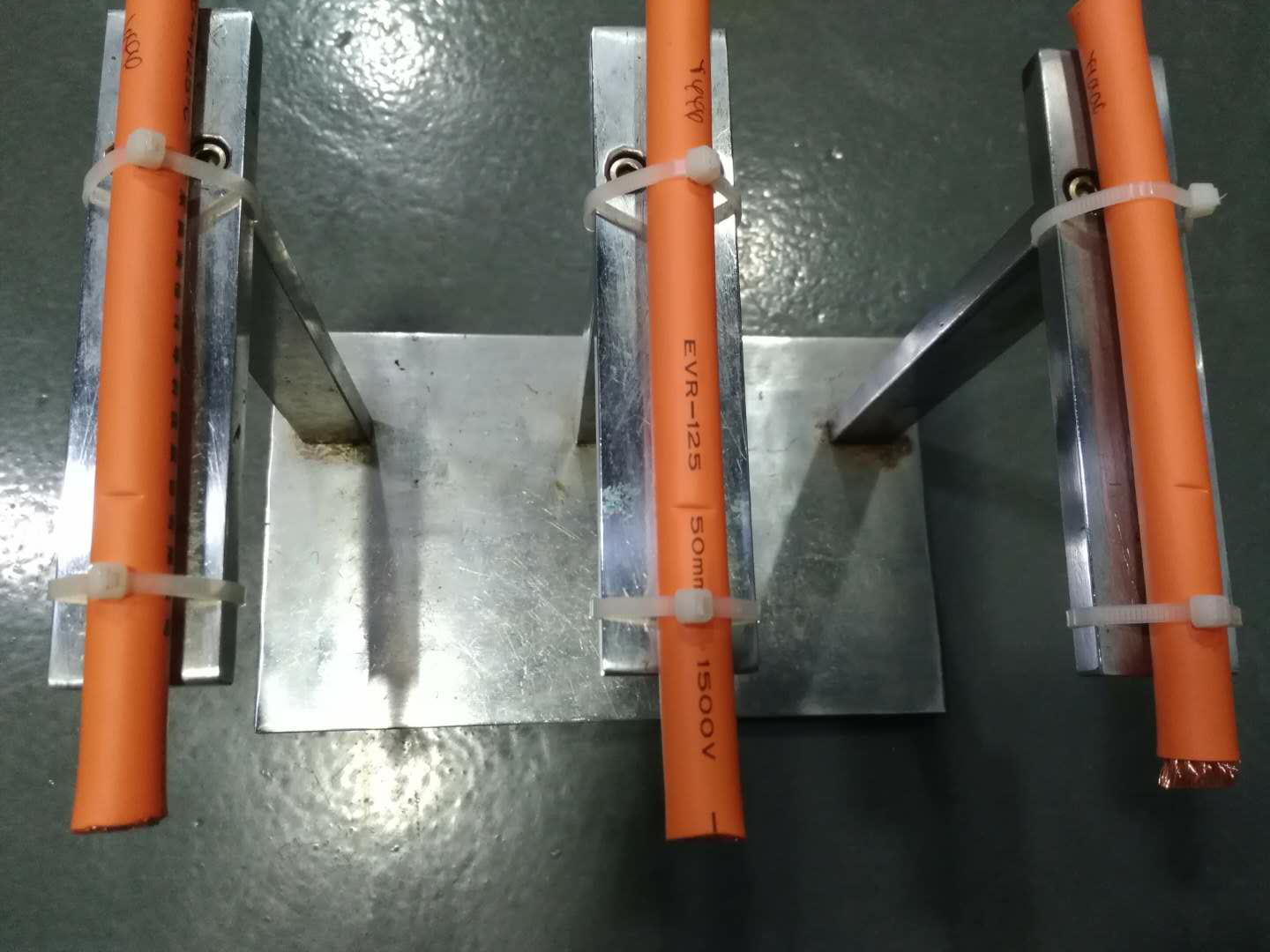

04 熱 沖 擊 150℃*1H
熱沖擊是指由於急劇加熱或冷卻，使物體在較短的時間內產生大量的熱交換，溫度發生劇烈的變化時，該物體就要產生沖擊熱應力；可見試驗後（下圖）線纜沒有變化。
05 體 積 電 阻
體積電阻又稱體積電阻系數或體積比電阻

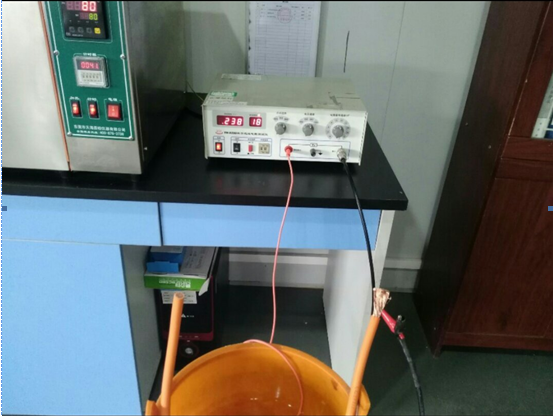

06 耐 壓
奧美格線纜最大可以承受的電壓強度，6KV/15min

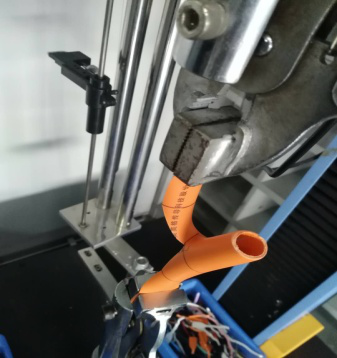

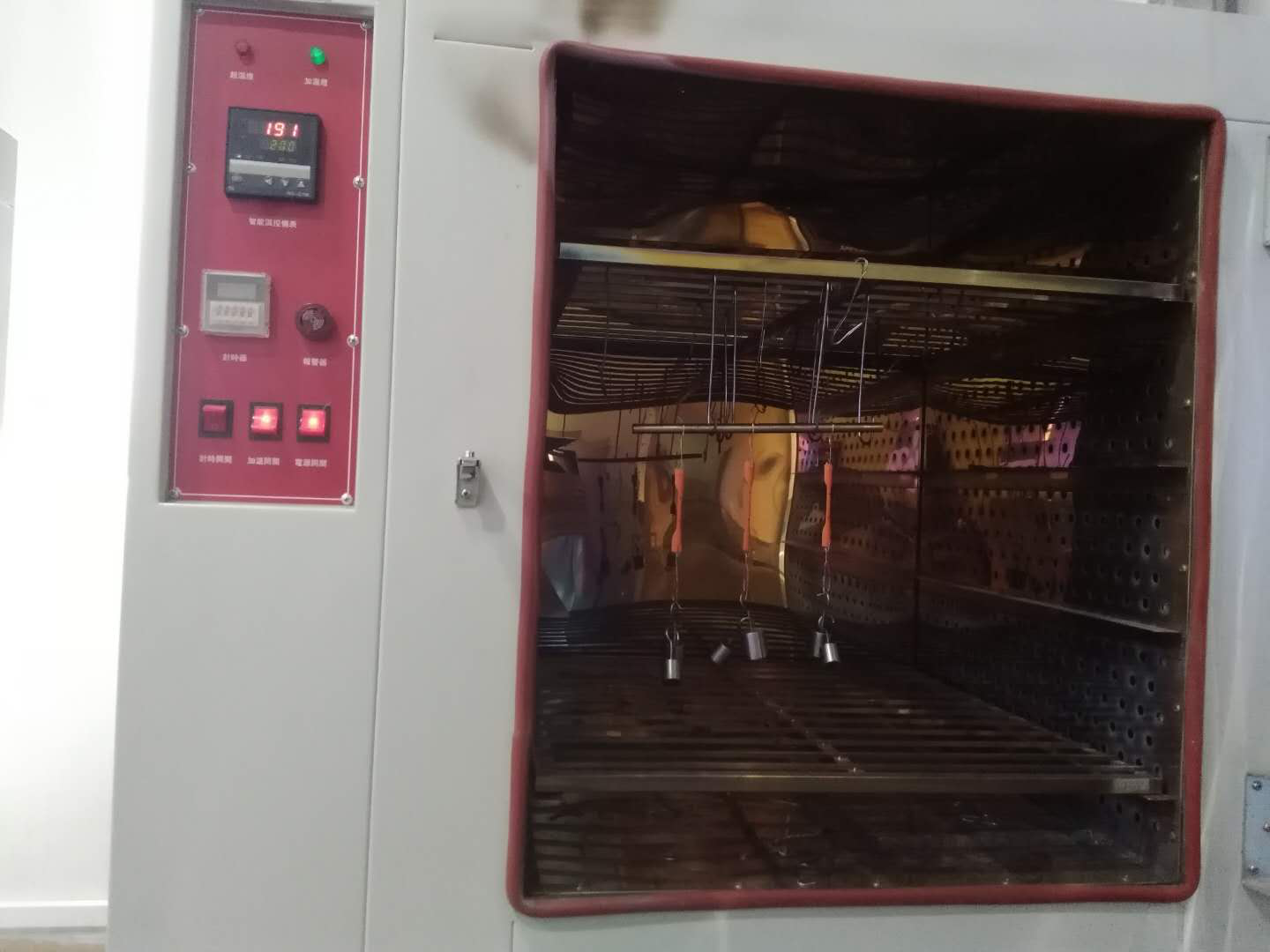

07 熱延伸：200℃*15min
線纜在發熱之後的延伸率（受拉情況下），主要考察的是聚乙烯的交聯程度，交聯度越高則熱延伸就越小。具體延伸情況可從上圖看出。

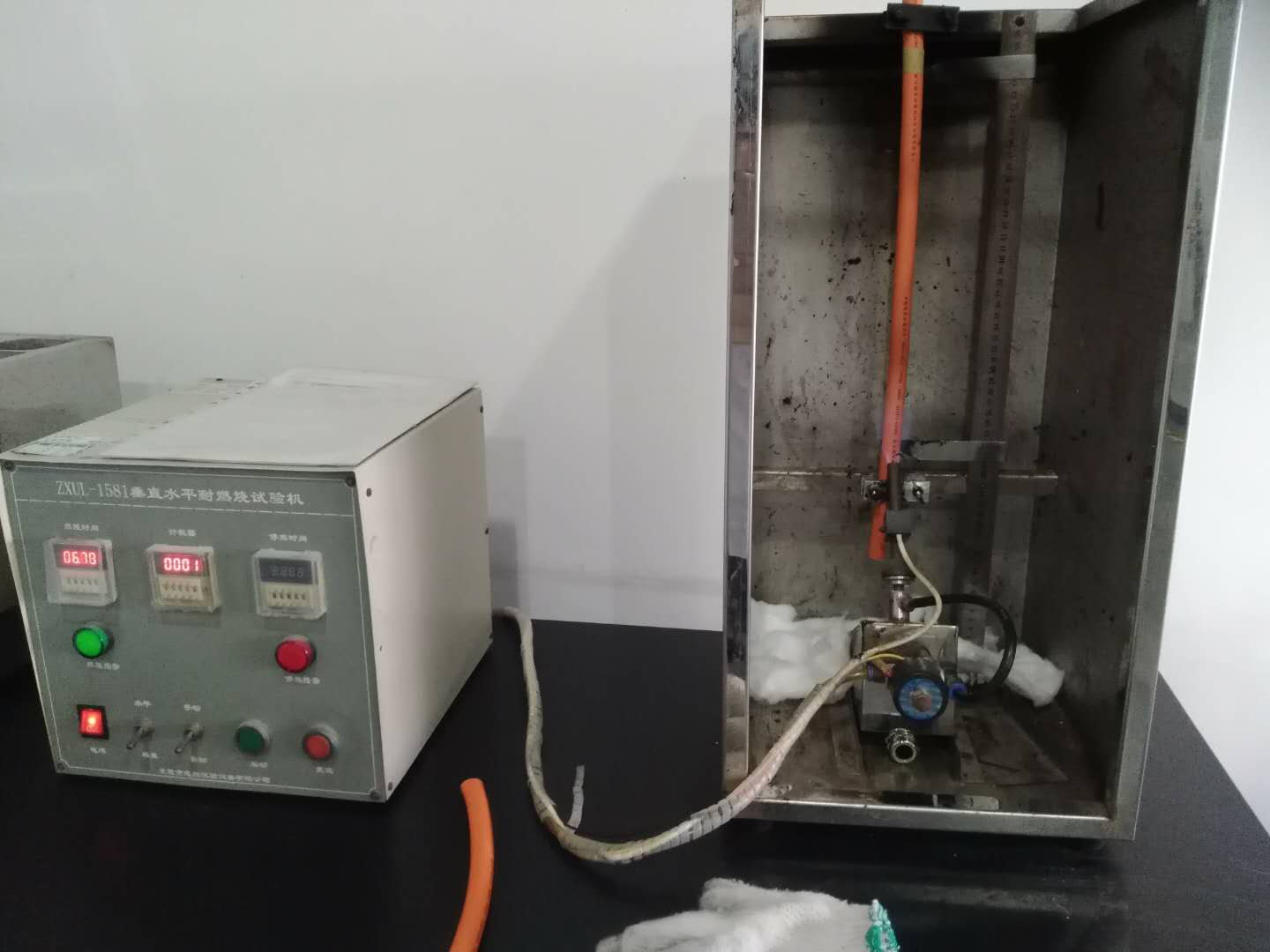

08 燃 燒
明火燃燒電纜，立即熄滅

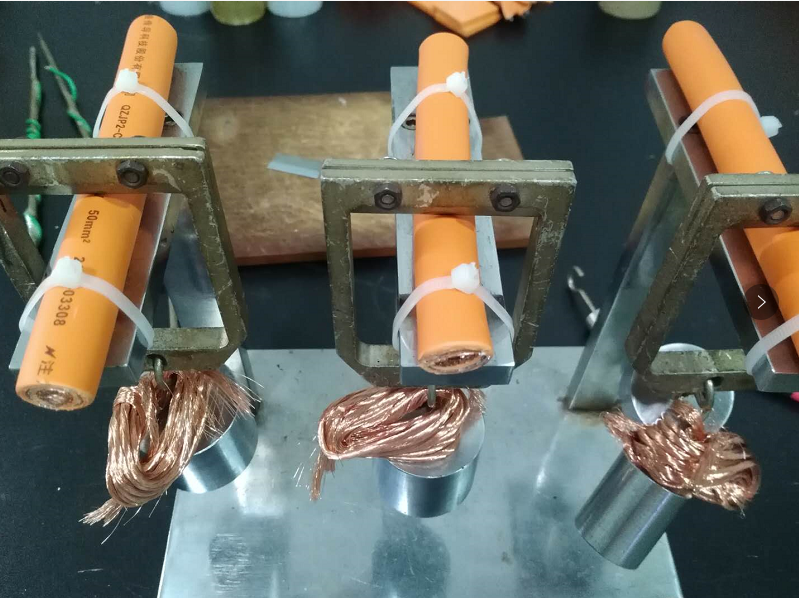

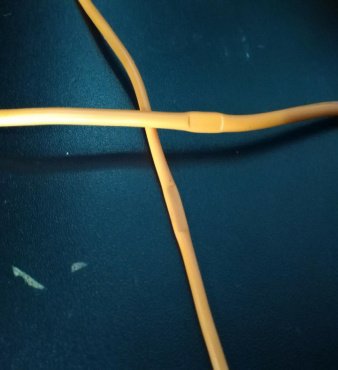

09 高 溫 壓 力
在150℃*4小時的情況下，吊重600g，只見一條細壓痕，沒有壓破線纜，壓痕比率小於50%。

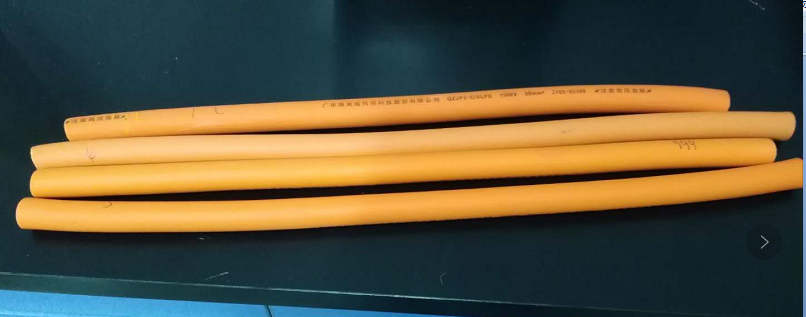

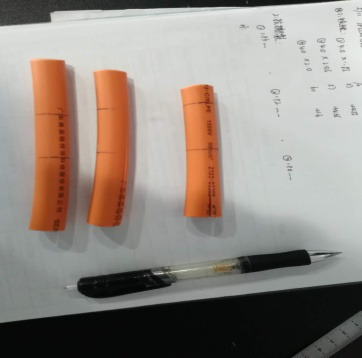

10 熱收縮：150℃*15min
熱收縮是熱塑性材料因其固有的熱膨脹率而產生的體積變化，上圖（試驗前）與下圖（試驗後）沒有明顯變化

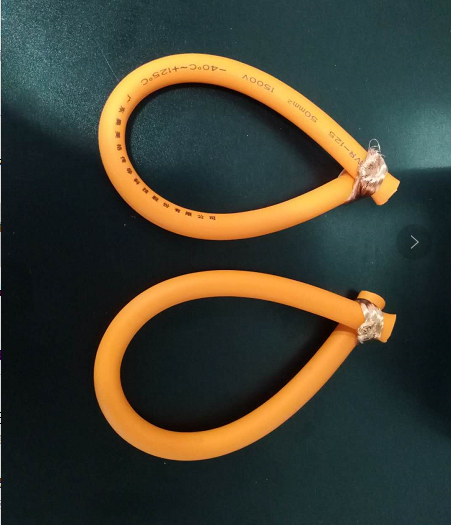

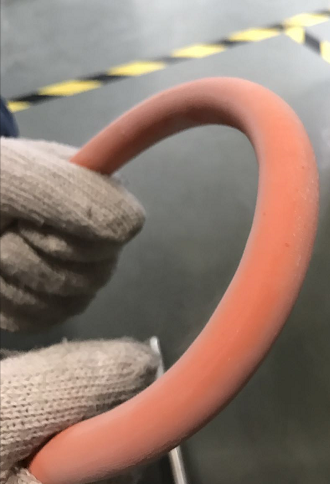

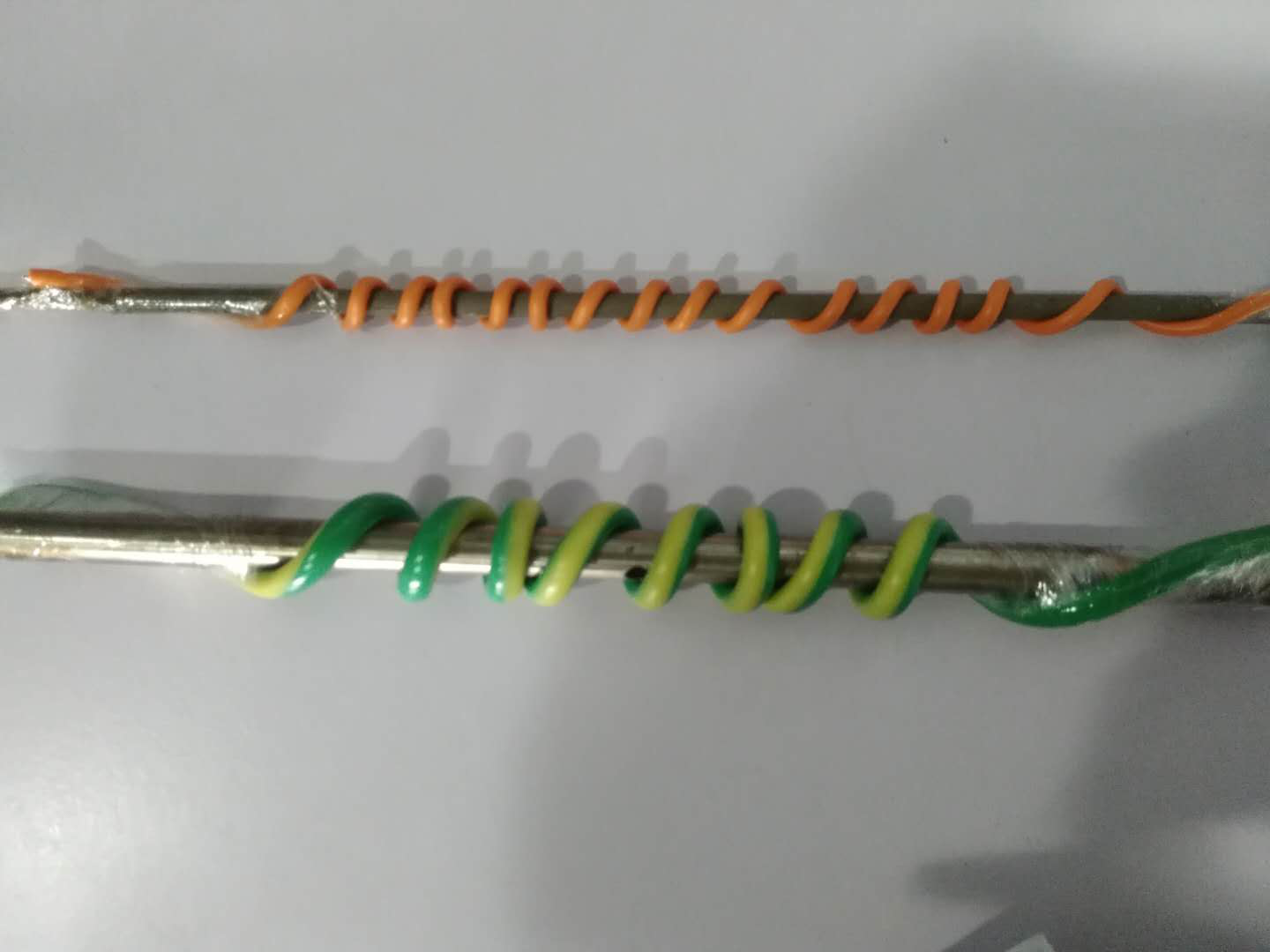

11 低溫卷繞：-40℃*4H
低溫卷繞：考核測定圓形電纜或圓形絕緣線芯在低溫狀態下的性能。 外被沒有發生裂變，即使溫度很低，依然韌性很好。

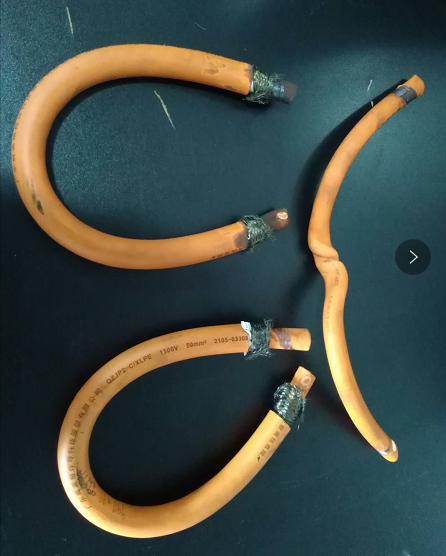

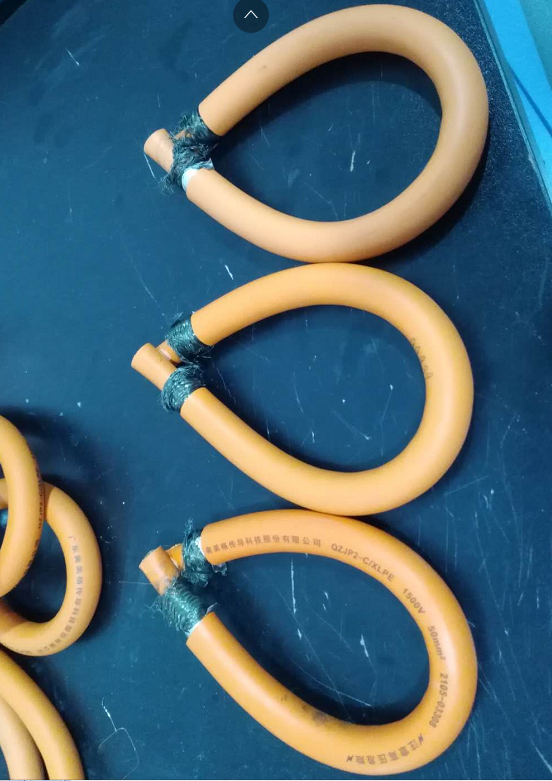

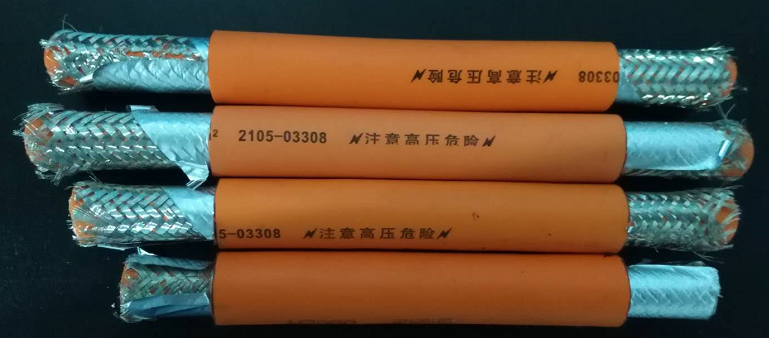

12 長期老化：150℃*3000H
在150攝氏度下放置3000小時，長期老化的只是外被的形變，並沒有裂痕

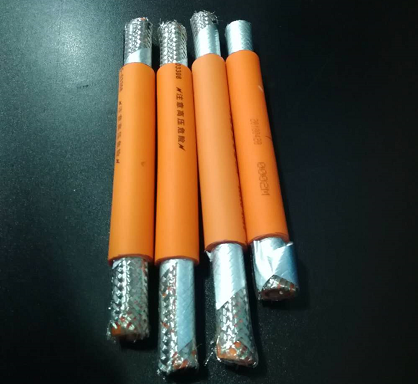

13 短期老化175℃*240H
在175℃內放置240小時，短期的高溫，並沒有線纜發生什麼變化

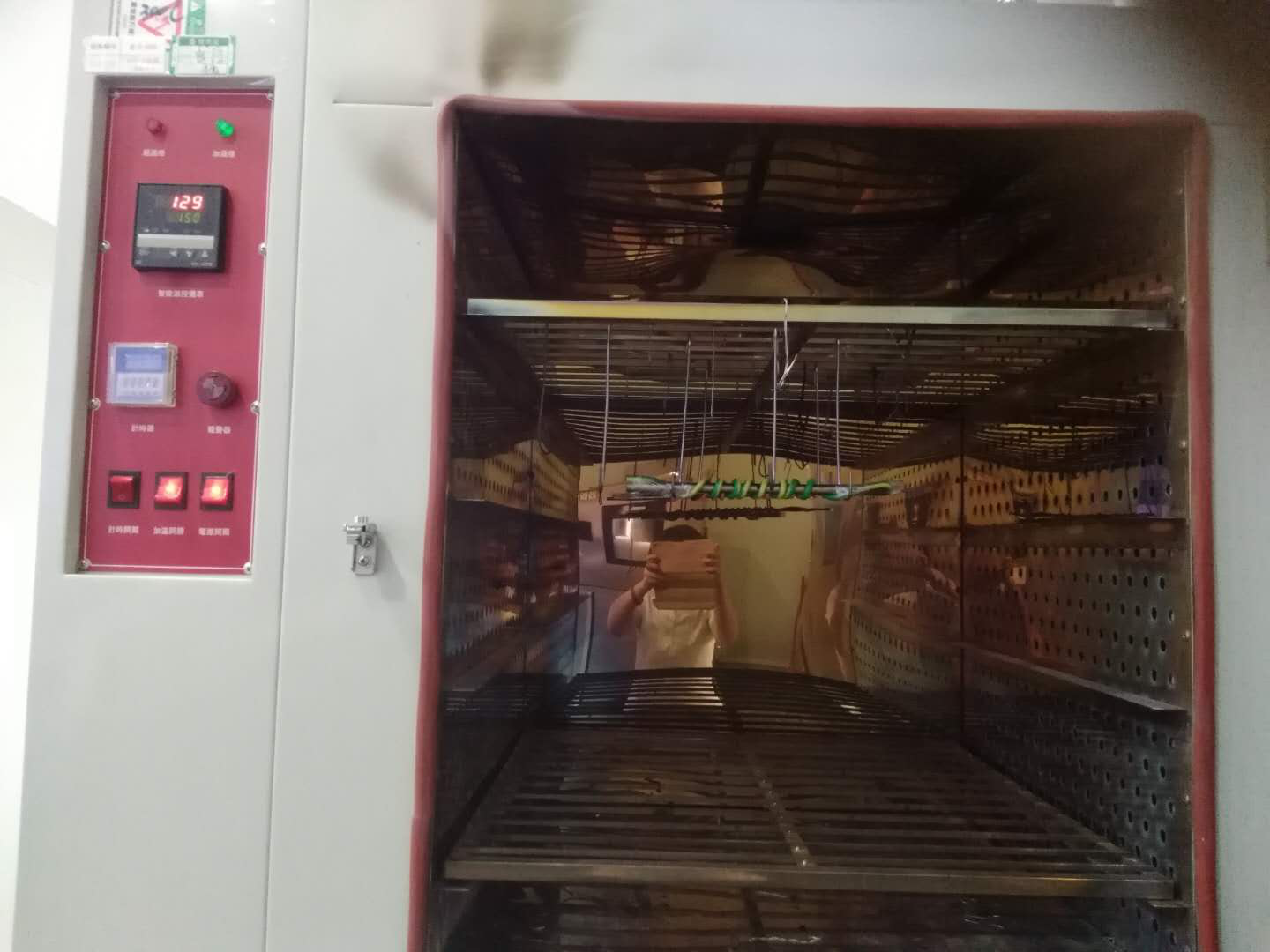

14 熱 過 載：200℃*6H
在200℃的環境下，線纜過載6小時，從下圖（試驗後）可見，線纜沒有發生變化。
4結論
通過以上試驗，奧美格線纜在各種環境下，都能最大程度的保持原狀，並且線纜使用能力沒有發生巨大變化，實現線纜承受各種類型環境的使用。
微信公眾號
