新能源汽車高壓電纜簡介：
電動汽車上，高壓電氣系統主要是負責啟動、 行駛、充放電、空調動力等。主要包括電池系統、動力總成、高壓電控系統、充電系統、高壓設備，及其線束系統。電動汽車高壓線用於連接充電口與電池、電池內部、電池與發動機及其他元器件以及電池儲能設備等領域，作為電力傳輸的載體。由於車內應用環境惡劣，電動汽車高壓電纜有著非常高的性能要求。電動汽車用電纜的應用場合特點：布線空間小、大電流高電壓、高低溫環境多散熱不好、汽車行駛環境惡劣有鹽霧和電磁場、有油汙和化學品、 有低煙無鹵阻燃等環保和安全要求。
新能源汽車高壓電纜常用標準介紹（中國標準）：
GB/T 25085(ISO6722)：道路車輛60V和600V的單芯電纜 尺寸、實驗方法和要求
GB/T 12528：交流額定電壓3kV及以下軌道交通車輛用電纜
QC/T 1037 ：道路車輛用高壓電纜
新能源汽車高壓電纜要怎麽選型
新能源汽車高壓電纜選型需要先選擇采用的標準，還需要判斷應用場合使用電流多大而確定規格型號，聯系奧美格工程師選型：ylm@omigr.com
相關推薦：電動汽車高壓線纜的額定載流量分析

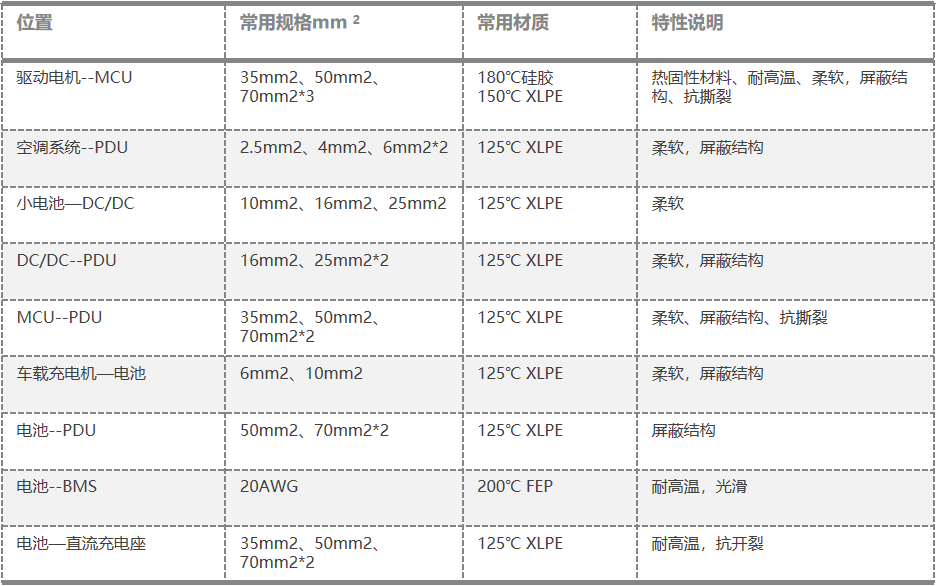

新能源汽車高壓電纜應用場合：
新能源汽車高壓電纜產品優勢介紹：
奧美格致力於成為全球一流的新能源汽車電纜方案提供商，並在2017年被評為電動汽車核心零部件100強企業。該產品已廣泛應用於德納、安費諾、TE、 宇通、 寧德時代、 比亞迪等公司．
奧美格通過ISO 9001:2015和IATF 16949:2016體系認證，奧美格車內高壓電纜產品執行ISO6722-1、ISO6722-2、ISO14572、LV216、ISO19642、UL758等國際標準，同時也廣泛的生產以QC/T1037為主的國內標準產品，在此基礎上還推出了高於行業標準的企業標準，並上升為廣東省地方標準，標準編號為DB44/T 2100—2018，此外還可以廣泛的生產一些客戶定製產品。導體材質有裸銅、鍍錫銅和鋁合金等各種導體類型。奧美格在電動汽車電纜領域共獲得19項發明專利，56項實用新型專利，3項外觀專利,8項軟件著作權。
奧美格的產品有以下特點：
產品柔軟、彎曲半徑達5D以下；耐高低溫、耐油、耐酸堿、耐水、耐磨、抗開裂、抗UV；阻燃性能好；導電性能好，導體溫升小；所有材料符合RoHS2.0環保標準。
相關推薦：
奧美格新能源汽車高壓電纜型號規格 |
|||
產品標準 |
產品結構 |
额定电压 |
规格 |
QC/T 1037標準 |
屏蔽電纜 |
AC 600 / DC 900V |
1.5平方~70平方 |
AC 1000 / DC 1500V |
10平方~120平方 |
||
非屏蔽電纜 |
AC 600 / DC 900V |
1.5平方~70平方 |
|
AC 1000 / DC 1500V |
10平方~120平方 |
||
多芯屏蔽電纜 |
AC 600 / DC 900V |
2~5芯*1.5平方、2~5芯*2.5平方、2~5芯*4平方、2~5芯*6平方 |
|
OMG企業標準 |
屏蔽電纜 |
AC 1500V |
2.5~120平方 |
非屏蔽電纜 |
|||
雙層電纜 |
2.5~70平方 |
||
多芯屏蔽電纜 |
2~4芯*2.5平方、2~4芯*4平方、2~4芯*6平方、2~3芯*10平方 |
||
道路車輛用高壓電纜（QC/T 1037-2016 標準）簡介：
電動汽車高壓線是用於連接充電口與電池、電池內部、電池與發動機及其他元器件以及電池儲能設備等領域，作為電力傳輸的載體。由於車內應用環境惡劣，電動汽車高壓線有著非常高的性能要求。

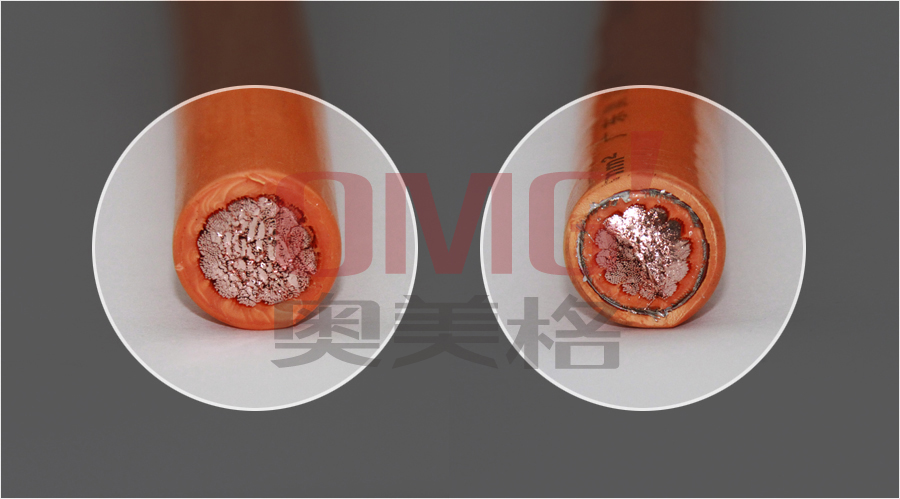

道路車輛用高壓電纜（QC/T 1037-2016 標準）產品描述 ：
| 結構 | 電纜特性 |
| 1、導體 | 1、額定溫度 ：-40℃～+(125℃, 150℃) |
| 材質: 裸銅 | 2、額定電壓：AC 600V/DC 900V;AC 1000V/DC 1500V |
| 2、絕緣 | 3、短期老化：240h,Comply with QC/T 1037 |
| 材質: XLPE | 4、長期老化： 3000h,Comply with QC/T 1037 |
| 顏色：橙色 | 5、燃燒測試： Comply With QC/T 1037 |
| 3、屏蔽 | 6、最小彎曲半徑： Bending Radius: 4*OD@OD﹤15mm ; 6*OD@OD≧15mm |
| 材質:鍍錫銅 | 7、耐壓：5kVac/5min. No Breakdown |
| 4、護套 | 8、耐油：Comply With QC/T 1037 |
| 材質: XLPE | 9、抗撕裂：>20N/mm |
| 顏色:橙色 | 10、環保要求 ：Compliant with RoHS and REACH |
道路車輛用高壓電纜（QC/T 1037-2016 標準）產品規格參數：
AC 600V/DC 900V(非屏蔽高壓電纜)
產品系列 |
規格 |
導體絞合外徑 |
導體電阻 |
參考允載電流 |
完成外徑 |
QBJ-C QBJ-D
|
1.5mm2 |
1.60 |
12.7 |
18 |
2.30 |
2.5mm2 |
2.06 |
7.60 |
25 |
2.85 |
|
4mm2 |
2.70 |
4.71 |
35 |
3.55 |
|
6mm2 |
3.40 |
3.14 |
45 |
4.15 |
|
10mm2 |
4.50 |
1.82 |
70 |
5.60 |
|
16mm2 |
5.60 |
1.16 |
95 |
6.90 |
|
25mm2 |
7.20 |
0.743 |
130 |
8.40 |
|
35mm2 |
8.30 |
0.527 |
160 |
9.80 |
|
50mm2 |
10.1 |
0.368 |
210 |
11.90 |
|
70mm2 |
12.1 |
0.259 |
260 |
14.10 |
|
以上產品規格、尺寸、結構可能因為技術進步而有所改變，同類規格可根據客戶使用需求進行設計製造。 |
|||||
AC 600V/DC 900V(屏蔽高壓電纜)
產品系列 |
規格 |
導體絞合外徑 |
導體電阻 |
參考允載電流 |
完成外徑 |
QBJP2-C QBJP2-D |
1.5mm2 |
1.60 |
12.7 |
18 |
4.00 |
2.5mm2 |
2.06 |
7.60 |
25 |
4.60 |
|
4mm2 |
2.70 |
4.71 |
35 |
5.40 |
|
6mm2 |
3.40 |
3.14 |
45 |
6.40 |
|
10mm2 |
4.50 |
1.82 |
70 |
8.20 |
|
16mm2 |
5.60 |
1.16 |
95 |
9.50 |
|
25mm2 |
7.20 |
0.743 |
130 |
11.50 |
|
35mm2 |
8.30 |
0.527 |
160 |
13.50 |
|
50mm2 |
10.1 |
0.368 |
210 |
15.50 |
|
70mm2 |
12.1 |
0.259 |
260 |
18.00 |
|
以上產品規格、尺寸、結構可能因為技術進步而有所改變，同類規格可根據客戶使用需求進行設計製造。 |
|||||
AC1000V/DC 1500V (非屏蔽高壓電纜)
產品系列 |
規格 |
導體絞合外徑 |
導體電阻 |
參考允載電流 |
完成外徑 |
QZJ-C QZJ-D
|
10mm2 |
4.50 |
1.82 |
70 |
6.80 |
16mm2 |
5.60 |
1.16 |
95 |
8.00 |
|
25mm2 |
7.20 |
0.743 |
130 |
10.00 |
|
35mm2 |
8.30 |
0.527 |
160 |
11.00 |
|
50mm2 |
10.1 |
0.368 |
210 |
13.00 |
|
70mm2 |
12.1 |
0.259 |
260 |
15.00 |
|
95mm2 |
14.5 |
0.196 |
320 |
17.30 |
|
120mm2 |
15.9 |
0.153 |
370 |
19.00 |
|
以上產品規格、尺寸、結構可能因為技術進步而有所改變，同類規格可根據客戶使用需求進行設計製造。 |
|||||
AC 1000V/DC 1500V (屏蔽高壓電纜)
產品系列 |
規格 |
導體絞合外徑 |
導體電阻 |
參考允載電流 |
完成外徑 |
QZJP2-C QZJP2-D |
10mm2 |
4.50 |
1.82 |
70 |
9.50 |
16mm2 |
5.60 |
1.16 |
95 |
11.30 |
|
25mm2 |
7.20 |
0.743 |
130 |
13.50 |
|
35mm2 |
8.30 |
0.527 |
160 |
14.50 |
|
50mm2 |
10.1 |
0.368 |
210 |
17.00 |
|
70mm2 |
12.1 |
0.259 |
260 |
19.00 |
|
95mm2 |
14.5 |
0.196 |
320 |
21.60 |
|
120mm2 |
15.9 |
0.153 |
370 |
23.00 |
|
以上產品規格、尺寸、結構可能因為技術進步而有所改變，同類規格可根據客戶使用需求進行設計製造。 |
|||||
AC600V/DC 900V (多芯屏蔽高壓電纜)
產品系列 |
芯數 |
規格 |
導體絞合外徑 |
導體電阻 |
參考允載電流 |
完成外徑 |
QZJP2-C QZJP2-D |
2 |
1.5mm2 |
1.60 |
12.70 |
13 |
7.60 |
3 |
11 |
8.00 |
||||
4 |
10 |
8.60 |
||||
5 |
9 |
9.20 |
||||
2 |
2.5 mm2 |
2.06 |
7.60 |
18 |
8.60 |
|
3 |
16 |
9.20 |
||||
4 |
14 |
9.90 |
||||
5 |
13 |
10.80 |
||||
2 |
4 mm2 |
2.70 |
4.71 |
26 |
10.10 |
|
3 |
22 |
10.60 |
||||
4 |
20 |
12.00 |
||||
5 |
18 |
13.20 |
||||
2 |
6 mm2 |
3.40 |
3.14 |
33 |
11.80 |
|
3 |
29 |
12.60 |
||||
4 |
26 |
13.60 |
||||
5 |
23 |
14.80 |
||||
以上產品規格、尺寸、結構可能因為技術進步而有所改變，同類規格可根據客戶使用需求進行設計製造。 |
||||||
