道路車輛用鋁芯高壓電纜
High voltage Cables for road vehicle
參考標準: IS0 19642-2019-6、IS0 19642-2019-10
(Reference Standard: IS0 19642-2019-6、IS0 19642-2019-10)

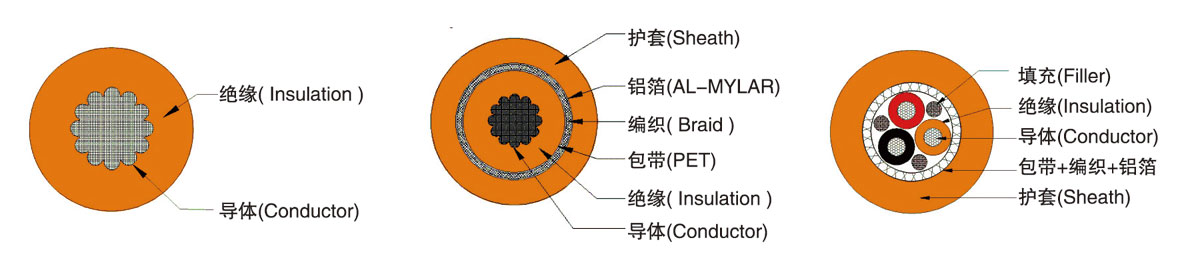

產品描述 Product description:
| 結構Construction | 電纜特性 Features |
| 1、導體Conductor1 | 1、額定溫度Rated temperature ：-40℃～+(125℃, 150℃) |
| 材質Material: 鋁合金AAL | 2、額定電壓Rated Voltage：AC 600V/DC 900V;AC 1000V/DC 1500V |
| 2、絕緣Insulation | 3、短期老化Short-term Aging：240h,Comply with IS0 19642-2019 |
| 材質Material: XLPE | 4、長期老化Long-term Aging： 3000h,Comply with IS0 19642-2019 |
| 顏色Color：橙色Orange | 5、燃燒測試Flame Test： Comply With IS0 19642-2019 |
| 3、屏蔽Shielded | 6、最小彎曲半徑Min ：Bending Radius: 6*OD@OD﹤15mm ; 8*OD@OD≧15mm |
| 材質Material:鍍錫銅Tinned Copper | 7、耐壓Dielectric Voltage：5kVac/5min. No Breakdown |
| 4、護套Sheath | 8、耐油Oil Resistance：Comply With IS0 19642-2019 |
| 材質Material: XLPE | 9、抗撕裂Anti-tear Performance ：>15N/mm |
| 顏色Color:橙色Orange | 10、環保要求Environmental Requirements ：Compliant with RoHS2.0 and REACH |
AC 600V/DC 900V(非屏蔽高壓鋁合金電纜)
產品系列 |
規格 |
導體絞合外徑 |
導體電阻 |
參考允載電流 |
完成外徑 |
QBJ-C QBJ-D
|
1.5mm2 |
1.60 |
21.2 |
14 |
2.30 |
2.5mm2 |
2.06 |
12.7 |
19 |
2.85 |
|
4mm2 |
2.70 |
7.85 |
26 |
3.55 |
|
6mm2 |
3.40 |
5.23 |
35 |
4.15 |
|
10mm2 |
4.50 |
3.03 |
53 |
5.60 |
|
16mm2 |
5.60 |
1.93 |
72 |
6.90 |
|
25mm2 |
7.20 |
1.24 |
99 |
8.40 |
|
35mm2 |
8.30 |
0.878 |
124 |
9.80 |
|
50mm2 |
10.1 |
0.613 |
161 |
11.90 |
|
70mm2 |
12.1 |
0.432 |
205 |
14.10 |
|
以上產品規格、尺寸、結構可能因為技術進步而有所改變，同類規格可根據客戶使用需求進行設計製造。 |
|||||
AC 600V/DC 900V(屏蔽高壓電纜高壓鋁合金電纜)
产品系列 |
规格 |
導體絞合外徑 |
導體電阻 |
參考允載電流 |
完成外徑 |
QBJP2-C QBJP2-D |
1.5mm2 |
1.60 |
21.2 |
14 |
4.00 |
2.5mm2 |
2.06 |
12.7 |
19 |
4.60 |
|
4mm2 |
2.70 |
7.85 |
26 |
5.40 |
|
6mm2 |
3.40 |
5.23 |
35 |
6.40 |
|
10mm2 |
4.50 |
3.03 |
53 |
8.20 |
|
16mm2 |
5.60 |
1.93 |
72 |
9.50 |
|
25mm2 |
7.20 |
1.24 |
99 |
11.50 |
|
35mm2 |
8.30 |
0.878 |
124 |
13.50 |
|
50mm2 |
10.1 |
0.613 |
161 |
15.50 |
|
70mm2 |
12.1 |
0.432 |
205 |
18.00 |
|
以上產品規格、尺寸、結構可能因為技術進步而有所改變，同類規格可根據客戶使用需求進行設計製造。 |
|||||
AC1000V/DC 1500V (非屏蔽高壓鋁合金電纜)
产品系列 |
规格 |
导体绞合外径 |
导体电阻 |
参考允载电流 |
完成外径 |
QZJ-C QZJ-D
|
10mm2 |
4.50 |
3.03 |
53 |
6.80 |
16mm2 |
5.60 |
1.93 |
72 |
8.00 |
|
25mm2 |
7.20 |
1.24 |
99 |
10.00 |
|
35mm2 |
8.30 |
0.878 |
124 |
11.00 |
|
50mm2 |
10.1 |
0.613 |
161 |
13.00 |
|
70mm2 |
12.1 |
0.432 |
205 |
15.00 |
|
95mm2 |
14.5 |
0.327 |
250 |
17.30 |
|
120mm2 |
15.9 |
0.255 |
290 |
19.00 |
|
以上产品规格、尺寸、结构可能因为技术进步而有所改变，同类规格可根据客户使用需求进行设计制造。 |
|||||
AC 1000V/DC 1500V (屏蔽高压铝合金电缆)
产品系列 |
规格 |
导体绞合外径 |
导体电阻 |
參考允載電流 |
完成外徑 |
QZJP2-C QZJP2-D |
10mm2 |
4.50 |
3.03 |
53 |
9.50 |
16mm2 |
5.60 |
1.93 |
72 |
11.30 |
|
25mm2 |
7.20 |
1.24 |
99 |
13.50 |
|
35mm2 |
8.30 |
0.878 |
124 |
14.50 |
|
50mm2 |
10.1 |
0.613 |
161 |
17.00 |
|
70mm2 |
12.1 |
0.432 |
205 |
19.00 |
|
95mm2 |
14.5 |
0.327 |
250 |
21.60 |
|
120mm2 |
15.9 |
0.255 |
290 |
23.00 |
|
以上產品規格、尺寸、結構可能因為技術進步而有所改變，同類規格可根據客戶使用需求進行設計製造。 |
|||||
AC600V/DC 900V (多芯屏蔽高壓鋁合金電纜)
產品系列 |
芯數 |
規格 |
導體絞合外徑 |
導體電阻 |
參考允載電流 |
完成外徑 |
QZJP2-C QZJP2-D |
2 |
1.5mm2 |
1.60 |
21.2 |
11 |
7.60 |
3 |
9 |
8.00 |
||||
4 |
8 |
8.60 |
||||
5 |
7 |
9.20 |
||||
2 |
2.5 mm2 |
2.06 |
12.7 |
14 |
8.60 |
|
3 |
12 |
9.20 |
||||
4 |
11 |
9.90 |
||||
5 |
10 |
10.80 |
||||
2 |
4 mm2 |
2.70 |
7.85 |
20 |
10.10 |
|
3 |
17 |
10.60 |
||||
4 |
15 |
12.00 |
||||
5 |
14 |
13.20 |
||||
2 |
6 mm2 |
3.40 |
3.14 |
26 |
11.80 |
|
3 |
23 |
12.60 |
||||
4 |
20 |
13.60 |
||||
5 |
18 |
14.80 |
||||
以上產品規格、尺寸、結構可能因為技術進步而有所改變，同類規格可根據客戶使用需求進行設計製造。 |
||||||

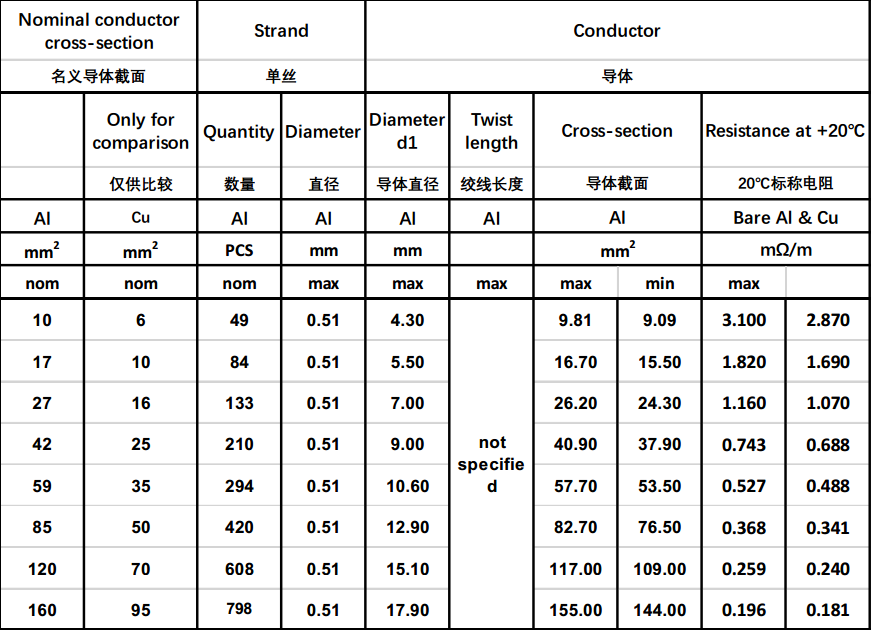

銅導體電纜和鋁導體電纜規格代替對照表
