新國標CQC、DEKRA 雙認證交流充電電纜
參考標準： GB/T 33594-2017
CQC證書號:V022173
DEKRA證書號:3167789

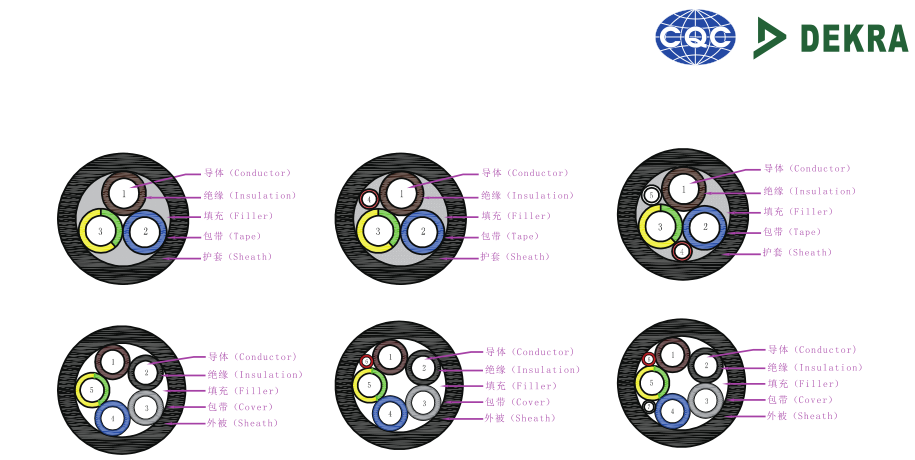

| 結構 | 電纜特性： |
| 1.導體 | 額定溫度：-40℃～90℃ |
| 材質: 裸銅 | 額定電壓 ： AC 450/750V |
| 2.絕緣 | 絕緣電阻：≥0.037MΩ.km at 60℃ Comply with CQC1103-215 |
| 材質: TPE | 燃燒測試：VW-1 Test method Comply with UL 2556 |
| 顏色：棕，藍，黃/綠 | 最小彎曲半徑： Bending Radius: ≥6*OD |
| 3.填充 | 耐壓： 2.5kVac/15min. No Breakdown |
| 材質: PP Cord | 低溫沖擊 ：-40℃, No cracks |
| 4.包帶 | 熱沖擊：150℃/1h No cracks |
| 材質:無紡布 | 耐油：IRM902,IRM903,Gasoline 20h OD Variation≤15% No Cracks |
| 5.護套 | 抗擠壓：Sq≤4, crush force≥4KN ; 4≤Sq≤35, crush force≥11KN; |
| 材質: TPE or PU | 耐酸堿：168h, Tensile Strength Variation ≤30%; Elongation≥100% |
| 顏色: 黑色 | 環保要求：Compliant with RoHS and REACH |
型號 |
規格 |
導體絞合外徑 |
導體電阻 |
參考允載電流 |
TPE護套無屏蔽完成外徑 |
包裝 |
PU護套無屏蔽完成外徑 |
包裝 |
EV-SS EV-RSS EV-SSPS EV-RSSPS EV-S90S90 EV-RS90S90 EV-S90S90PS90 EV-RS90S90PS90 EV-S90U EV-RS90U EV-S90S90U EV-RS90S90U
|
3×1.5mm2+(0～2)×(0.5～0.75)mm2 |
1.6 |
13.3 |
13A |
10.5-11.3 |
800m/700# |
10.1-10.6 |
800m/700# |
3×2.5mm2+(0～2)×(0.5～0.75)mm2 |
2.1 |
7.98 |
18A |
11.8-12.4 |
800m/700# |
11.2-11.4 |
800m/700# |
|
3×4.0mm2+(0～2)×(0.5～0.75)mm2 |
2.8 |
4.95 |
25A |
14.4 |
500m/700# |
13.6 |
500m/700# |
|
3×6.0mm2+(0～2)×(0.5～0.75)mm2 |
3.5 |
3.30 |
34A |
16.3 |
400m/800# |
15.3 |
400m/800# |
|
3×10.0mm2+(0～2)×(0.5～0.75)mm2 |
4.5 |
1.91 |
50A |
18.6 |
500m/950# |
17.6 |
500m/950# |
|
3×16mm2+(0～2)×(0.5～0.75)mm2 |
5.7 |
1.21 |
67A |
21.8 |
500m/950# |
20.8 |
500m/950# |
|
5×2.5mm2+(0～2)×(0.5～0.75)mm2 |
2.1 |
7.98 |
18A |
14.6-15 |
500m/700# |
13.8-14.2 |
500m/700# |
|
5×4.0mm2+(0～2)×(0.5～0.75)mm2 |
2.8 |
4.95 |
25A |
17.8 |
400m/800# |
16.9 |
400m/800# |
|
5×6.0mm2+(0～2)×(0.5～0.75)mm2 |
3.5 |
3.30 |
34A |
20 |
500m/950# |
19 |
500m/950# |
|
5×10.0mm2+(0～2)×(0.5～0.75)mm2 |
4.5 |
1.91 |
50A |
23 |
400m/950# |
21.8 |
400m/950# |
|
5×16mm2+(0～2)×(0.5～0.75)mm2 |
5.7 |
1.21 |
67A |
26.8 |
300m/950# |
25.6 |
300m/950# |
|
5×25mm2+(0～2)×(0.5～0.75)mm2 |
7.2 |
0.78 |
90A |
33.2 |
300m/1200# |
31.6 |
300m/1200# |
|
5×35mm2+(0～2)×(0.5～0.75)mm2 |
8.4 |
0.554 |
110A |
37 |
300m/1200# |
35.4 |
300m/1200# |
|
規格為3芯1.5mm2～35mm2，可以增加1～6芯0.5mm2～1.5mm2的信號線，可信號線屏蔽或總纜屏蔽，產品的具體參數以技術圖紙為準。 |
||||||||
以上產品規格、尺寸、結構可能因為技術進步而有所改變，同類規格可根據客戶使用需求進行設計製造。

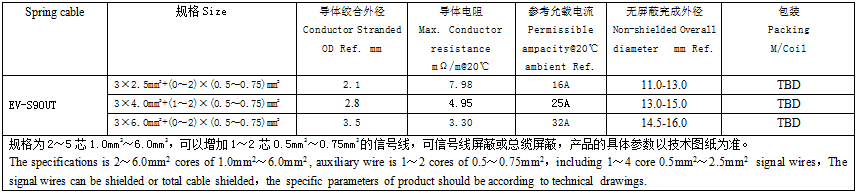

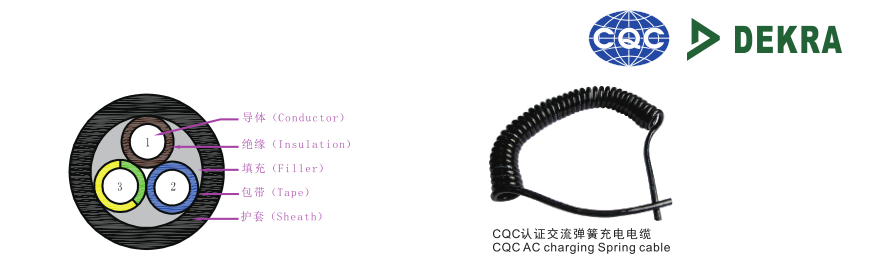

CQC認證交流彈簧充電電纜
以上產品規格、尺寸、結構可能因為技術進步而有所改變，同類規格可根據客戶使用需求進行設計製造。
新國標交流充電電纜選型推薦
相關推薦：電動汽車充電電纜該如何選型
