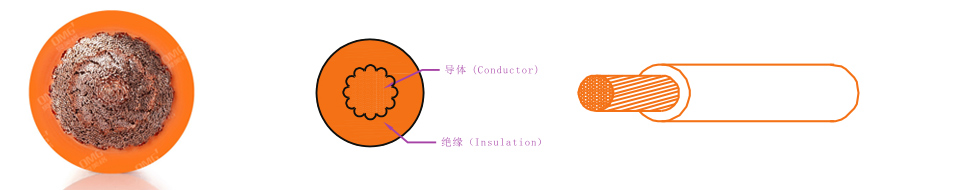

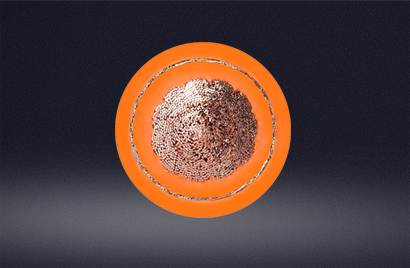

單層非屏蔽新能源汽車高壓電纜（QC/T 1037-2016 標準）產品結構圖：
單層非屏蔽新能源汽車高壓電纜（QC/T 1037-2016 標準）產品性能參數描述：
| 結構 | 電纜特性 |
| 1、導體 | 1、額定溫度 ：-40℃～+(125℃, 150℃) |
| 材質: 裸銅 | 2、額定電壓：AC 600V/DC 900V;AC 1000V/DC 1500V |
| 2、絕緣 | 3、短期老化：240h,Comply with QC/T 1037 |
| 材質: XLPE | 4、長期老化： 3000h,Comply with QC/T 1037 |
| 顏色：橙色 | 5、燃燒測試： Comply With QC/T 1037 |
| 3、屏蔽 | 6、最小彎曲半徑: 4*OD@OD﹤15mm ; 6*OD@OD≧15mm |
| 材質:鍍錫銅 | 7、耐壓：5kVac/5min. No Breakdown |
| 4、護套 | 8、耐油：Comply With QC/T 1037 |
| 材質: XLPE | 9、抗撕裂 ：>20N/mm |
| 顏色:橙色 | 10、環保要求 ：Compliant with RoHS and REACH |
AC 600V/DC 900V(非屏蔽高壓電纜)
產品系列 |
規格 |
導體絞合外徑 |
導體電阻 |
參考允載電流 |
完成外徑 |
QBJ-C QBJ-D
|
1.5mm2 |
1.60 |
12.7 |
18 |
2.30 |
2.5mm2 |
2.06 |
7.60 |
25 |
2.85 |
|
4mm2 |
2.70 |
4.71 |
35 |
3.55 |
|
6mm2 |
3.40 |
3.14 |
45 |
4.15 |
|
10mm2 |
4.50 |
1.82 |
70 |
5.60 |
|
16mm2 |
5.60 |
1.16 |
95 |
6.90 |
|
25mm2 |
7.20 |
0.743 |
130 |
8.40 |
|
35mm2 |
8.30 |
0.527 |
160 |
9.80 |
|
50mm2 |
10.1 |
0.368 |
210 |
11.90 |
|
70mm2 |
12.1 |
0.259 |
260 |
14.10 |
|
以上產品規格、尺寸、結構可能因為技術進步而有所改變，同類規格可根據客戶使用需求進行設計製造。 |
|||||
AC1000V/DC 1500V (非屏蔽高壓電纜)
產品系列 |
規格 |
導體絞合外徑 |
導體電阻 |
參考允載電流 |
完成外徑 |
QZJ-C QZJ-D
|
10mm2 |
4.50 |
1.82 |
70 |
6.80 |
16mm2 |
5.60 |
1.16 |
95 |
8.00 |
|
25mm2 |
7.20 |
0.743 |
130 |
10.00 |
|
35mm2 |
8.30 |
0.527 |
160 |
11.00 |
|
50mm2 |
10.1 |
0.368 |
210 |
13.00 |
|
70mm2 |
12.1 |
0.259 |
260 |
15.00 |
|
95mm2 |
14.5 |
0.196 |
320 |
17.30 |
|
120mm2 |
15.9 |
0.153 |
370 |
19.00 |
|
以上產品規格、尺寸、結構可能因為技術進步而有所改變，同類規格可根據客戶使用需求進行設計製造。 |
|||||
